제품 설명:
그루와트 PV 네트워크 연결 인버터는 태양광 발전 시스템 및 분산 에너지 생산 시스템에서 필수적인 장치입니다. 그 목적은 PV 모듈에서 DC 전력을 AC 전원으로 변환하는 것입니다.인버터의 DC쪽은 PV 모듈에 연결되어 있습니다, 그리고 AC 쪽은 전력망에 연결되어 있습니다.
인버터의 기본 과제 중 하나는 최대 전력 포인트 추적 (MPPT) 을 수행하는 것입니다.이것은 전압 외부 루프가 PV 모듈이 최대 전력으로 전기를 출력하는지 확인하기 위해 캘리브레이를해야합니다.MPPT가 달성되면, 현재 내부 루프 제어는 PWM 펄스를 생성합니다. 이 펄스는 특정 패턴으로 인버터 브리지의 장치를 켜고 끄는 것입니다.이 패턴은 네트워크 전압과 같은 주파수와 같은 단계의 교류 전류 (AC) 출력을 생산하도록 설계되었습니다..
그루와트 PV 네트워크에 연결된 인버터의 MPPT 기능은 시스템의 효율성을 극대화하기 때문에 매우 중요합니다.인버터는 최대 전력 포인트를 추적하여 태양 전지 패널에서 전력 생산을 최적화하는 것을 지원합니다.이것은 DC에서 AC로 에너지를 효율적으로 변환합니다. 현재 내부 루프에 의해 생성되는 PWM 펄스는 인버터 파선이 그리드 전압과 주파수와 맞물려 있음을 보장합니다.
응용 프로그램:
태양광 태양광 시스템
태양 전지판은 직류 전력을 생산하는데, 이것은 직접적으로 가전과 장비에 전원을 공급하기 위해 사용될 수 없습니다. 전력이 전력망에 연결되기 전에,인버터를 사용하여 DC에서 AC로 변환해야 합니다.이것은 태양 에너지가 효율적이고 환경적으로 안전한 전력 생산 원천으로 주로 사용될 수 있도록 돕습니다.
산업용 용도
인버터는 산업 자동화 및 전기 제어 시스템과 같은 많은 산업 응용 분야에서 중요한 역할을합니다.또한 의료 장비 및 다른 전문 산업용 용도로 사용될 수 있습니다.전력 정밀 조절을 제공함으로써, 인버터는 생산 효율을 최적화하고 향상시키는 데 도움이 됩니다. 이것은 이익을 증가시키는 데 도움이 되고 산업 운영의 전반적인 성공에 기여합니다..
통신 기술
인버터는 통신 기술, 이동 기지 스테이션, 마이크로 웨브 통신 장비 및 광섬유 기반 통신 시스템에서 널리 사용됩니다.다양한 장치와 시스템 요구 사항에도 불구하고, 인버터는 통신 시스템이 효율적이고 효과적으로 작동하는지 확인하기 위해 DC를 AC로 쉽게 변환 할 수 있습니다.
사용자 정의:
우리의 최소 주문량은 1 세트이며 가격은 협상 가능합니다. 귀하의 주문은 폼과 플라이우드 케이스에 안전하게 포장되어 25 일 이내에 배달됩니다.우리는 T/T를 포함한 다양한 지불 방법을 받아들입니다.웨스턴 유니온, 머니그램, L/C
우리의 그리드 기반 인버터는 1.5 ~ 80KW의 공급 능력과 240V의 출력 전압을 가지고 있습니다. 당신은 IP20의 보호 수준으로 최소한의 소음을 경험할 것입니다.네트워크에 연결된 전력 인버터 필요에 대한 최대 효율성을 보장합니다..

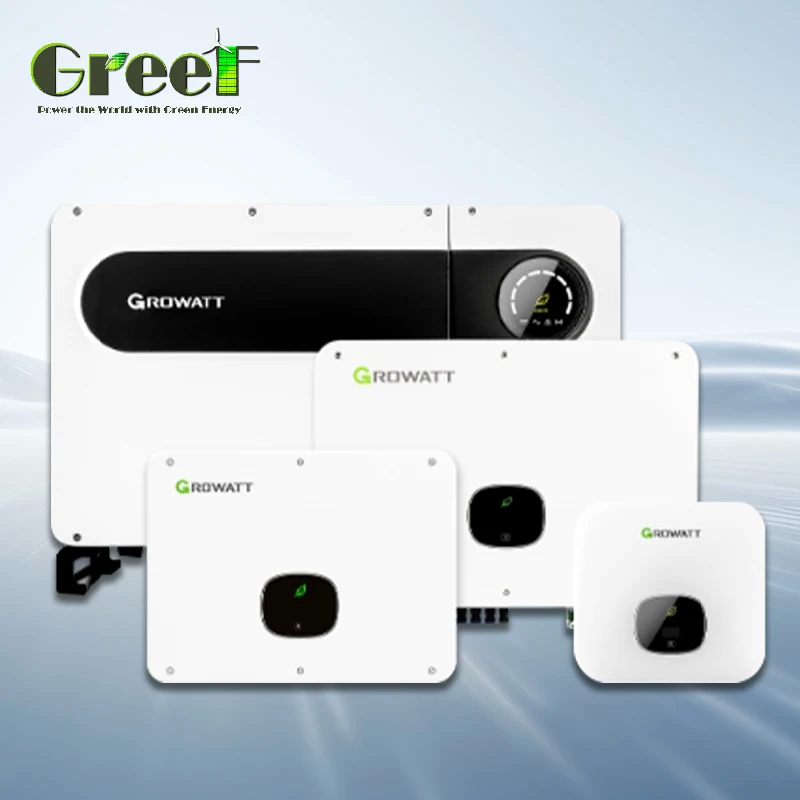

MAC 15~36KTL3-XL
※3 MPPTS
※ 220V 3단계 솔루션
※ 똑똑한 진단
※ 고효율 98.8%까지
※ 로컬 와이파이 구성
※ OLED 디스플레이와 터치 버튼
※ AC&DC II형 SPD
MID 6~12KTL3-XL
※ 최대 효율성98.5%
※ 40% 작고 가벼운
※듀얼 MPp 추적기
※수출 통제를 지원
※터치 키와 OLED 디스플레이
※변속기 및 동전 변속기 II형 SPD
MAX 50~75KTL3-XL 2
※8 MPPT 및 디제노 퓨지블
※ 지능형 검사 및 진단
※인텔리전트 체인 모니터
※SPD CA 및 CC 타입 II
※보호 IP66 y C5
MAX 50~80KTL3 LV
※6/7MPPTS스마트 진단※99%까지 높은 효율성※로컬 WIFI 연결※문자열 모니터링※AC&DC II형 SPD※AFCl 보호※최대 25년 데이터 저장※DC 측면 2 in 1 연결이 활성화
MIN 7000~10000 TL-X
※최대 효율성 98.1%2/3 MPP 추적기
※동전 변의 II형 SPD
※수출 통제를 지원
※터치 키와 OLED 디스플레이
|
데이터 시트
|
MID 6KTL3-XL
|
MID 8KTL3-XL
|
MID 10KTL3-XL
|
MID 11KTL3-XL
|
MID 12KTL3-XL
|
|
입력 데이터
|
|
|
최대 DC 전력
|
65000W
|
10400W
|
13000W
|
13000W
|
15600W
|
|
최대 DC 전압
|
|
|
초기 전압
|
|
|
MPPT 전압 범위
|
|
|
명목 전압
|
|
|
MPPT 당 최대 입력 전류
|
|
|
출력 (AC)
|
|
|
정류출력량
|
6000W
|
8000W
|
10000W
|
11000W
|
12000W
|
|
최대. AC 가시 전력
|
6600VA
|
8800VA
|
11100VA
|
12100VA
|
13300VA
|
|
최대 출력 전류
|
16.5A
|
22.1A
|
27.8A
|
30.3A
|
30.3A
|
|
변압전등전압
|
|
|
AC 네트워크 주파수
|
|
|
최대 효율성
|
|
|
데이터 시트
|
MIN 7000TL-X ((E)
|
MIN 8000TL-X ((E)
|
MIN 9000TL-X
|
10000 MINTL-X
|
|
입력 데이터
|
|
최대 DC 전력
|
12000W
|
12000W
|
13500W
|
15000W
|
|
최대 DC 전압
|
|
|
시작 전압
|
|
|
MPPT 전압 범위
|
|
|
명목 전압
|
|
|
MPPT 당 최대 입력 전류
|
|
|
출력 (AC)
|
|
정류출력량
|
7000W
|
8000W
|
9000W
|
10000W
|
|
최대. AC 가시 전력
|
7000VA
|
8000VA
|
9000VA
|
10000VA
|
|
최대 출력 전류
|
33.5A
|
33.5A
|
43A
|
45.5A
|
|
소명 전압 (역량*)
|
기본: 240V 분화전도, 선택: 208V 및 240V 단일전도, 183-228@208V 211-264V@240V
|
|
AC 네트워크 주파수 (역량*)
|
50/60 Hz (45-55Hz/55-65Hz)
|
|
최대 효율성
|
|
|
데이터 시트
|
MAC 15KTL3-XL
|
MAC 20KTL3-XL
|
MAC 22KTL3-XL
|
MAC 25KTL3-XL
|
MAC 30KTL3-XL
|
MAC 36KTL3-XL
|
|
입력 데이터
|
|
|
|
최대 권장 PV 전력 (STC 모듈)
|
22500W
|
30000W
|
33000W
|
37500W
|
45000W
|
54000W
|
|
최대 DC 전압
|
|
|
초기 전압
|
|
|
MPPT 전압 범위
|
|
|
명목 전압
|
|
|
MPPT 당 최대 입력 전류
|
|
|
출력 (AC)
|
|
정류출력량
|
15000W
|
20000W
|
22000W
|
25000W
|
30000W
|
36000W
|
|
최대. AC 가시 전력
|
16600VA@220VAC
|
22200VA@220VAC
|
24400VA@220VAC
|
27800VA@220VAC
|
33300VA@220VAC
|
36000VA@220VAC 39200VA@240VAC
|
|
최대 출력 전류
|
43.6A
|
58.3A
|
64.0A
|
73.0A
|
87.4A
|
94.5A
|
|
소명 전압 (역량*)
|
127V/220V ((101.6-139.7V)
|
|
AC 네트워크 주파수 (역량*)
|
50/60 Hz ((46~54/56~64Hz)
|
|
최대 효율성
|
|
|
데이터 페이지
|
MAX 50KTL3-XL2
|
MAX 60KTL3-XL2
|
MAX 70KTL3-XL2
|
MAX 75KTL3-XL2
|
|
입수 데이터 (CD)
|
|
최대 DC 전력
|
100000W
|
120000W
|
105000W
|
112500W
|
|
최대 전력 범위*
|
|
|
롤라크 전압
|
|
|
정원 전압
|
|
|
MPPT 전압 범위
|
|
|
MPPT 당 최대 전류
|
|
|
소금 (CA)
|
|
포텐시아 노미널 CA
|
50000W
|
60000W
|
70000W
|
75000W
|
|
최대 가속력
|
55500VA
|
66600VA
|
66000VA @208V 70000VA @220V 73000VA @230V
|
71000VA @208V 75000VA @220V 78400VA @230V
|
|
소수 전압 CA (Rango*)
|
|
|
소수 전압 CA (Rango*)
|
|
|
적색 CA 주파수 (Rango*)
|
50/60Hz (45~55Hz/55-65Hz)
|
|
최고 효율성
|
|
|
데이터 시트
|
MAX 50KTL3 LV
|
MAX 60KTL3 LV
|
MAX 70KTL3 LV
|
MAX 80KTL3 LV
|
|
입력 데이터
|
|
최대 DC 전력
|
65000W
|
78000W
|
91000W
|
104000W
|
|
최대 DC 전압
|
1100V
|
1100V
|
1100V
|
1100V
|
|
시작 전압
|
|
|
MPPT 전압 범위
|
|
|
명목 전압
|
585V
|
585V
|
600V
|
600V
|
|
MPPT 당 최대 입력 전류
|
|
|
출력 (AC)
|
|
정류출력량
|
50000W
|
60000W
|
70000W
|
80000W
|
|
최대. AC 가시 전력
|
55500VA
|
66600VA
|
77700VA
|
88800VA
|
|
최대 출력 전류
|
80.5A
|
96.6A
|
112.7A
|
128.8A
|
|
변압전등전압
|
|
|
AC 네트워크 주파수
|
|
|
최대 효율성
|
980.8%
|
980.8%
|
990.9%
|
990.9%
|
