AC 발전기-배터리 하이브리드 컨버터
정격 전압 Vac ≥ 320, 400볼트 정격 그리드 전압 적용에 적합한 온그리드 컨트롤러
제품 개요
GREEF ENERGY 다기능 컨버터는 여러 필수 기능을 단일의 효율적인 장치에 통합합니다. 영구 자석 발전기, 배터리 충전, DC-AC 인버전 및 통합 시스템을 통한 포괄적인 에너지 관리를 위해 특별히 설계된 AC-DC 정류를 수행합니다.

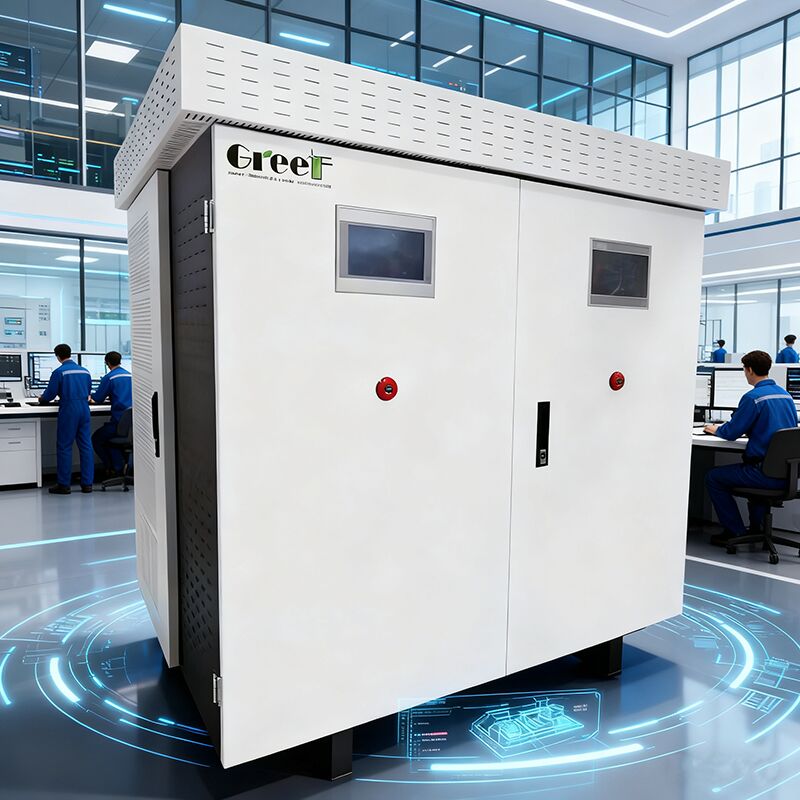

구성 가능한 듀얼 LCD 터치스크린과 고급 컨버터 기술을 갖춘 이 장치는 영구 자석 동기 발전기(PMSG)에 대한 안정적인 전압 및 주파수 제어를 보장하여 다양한 부하에 지속적이고 안정적인 전원 공급을 보장합니다.
컨버터는 그리드 연결 작동을 위해 구성할 수 있으며, 전력망과의 원활한 통합을 지원하는 동시에 작동 사용 및 그리드 충전 기능을 효율적으로 수행합니다.
기술 사양
주요 매개변수
| 모델 |
Mars-100kt |
| 정격 전력(kW) |
100 |
| 정격 전압(Vac) |
≥ 320 |
| 최적 발전기 정격 전압(Vac) |
450 |
| AC 전압 작동 범위(Vac) |
240 - 550 |
| 최대 AC 전류(A) |
180 |
| 배터리 유형 |
리튬 이온 |
| 배터리 전압 범위(Vdc) |
350 - 450 |
| 정격 배터리 전압(Vdc) |
400 |
| 최대 충전 및 방전 전류(A) |
250 |
| 정격 충전/방전 전력(kW) |
100 |
| 정격 충전 및 방전 전류(A) |
144 |
| 정격 그리드 전압(V) |
400 |
| 허용 그리드 전압 범위(V) |
300 - 460 |
| 정격 그리드 주파수(Hz) |
50 / 60 |
| 최대 효율(%) |
95 |
발전기 AC 입력 측
정격 전력: 100kW, 정격 전압: ≥ 320 Vac, 최적 전압: 450 Vac, 작동 범위: 240-550 Vac, 최대 AC 전류: 180 A
배터리 입력
전압 범위 350-450 Vdc, 정격 400 Vdc의 리튬 이온 배터리, 최대 충전/방전 전류 250 A 지원
출력 측(그리드 연결)
정격 충전/방전 전력: 100kW(최대 120kW), 정격 전류: 144A(최대 173A), 그리드 전압: 400V(300-460V 범위), 주파수: 50/60Hz
성능 지표
현재 총 고조파 왜곡: 0.99(-1 ~ 1 범위), 과부하 용량: 1분 연속 작동 시 정격 전력의 1.2배.
AC 측(오프 그리드)
정격 입력 전압: 400V(±2% 허용 오차), 선형 부하에 대한 총 고조파 왜곡: <3%.
보호 기능
- 과전압 및 과속 보호: 선택 사항
- AC 단락 보호: 지원
- AC 출력 과전류 보호: 지원
- 서지 보호: 레벨 2
기본 매개변수
최대 효율: 95%, 토폴로지: AC-DC 정류기, DC-DC 벅-부스트 컨버터, DC-AC 인버터, 통합 에너지 관리 시스템(EMS).
환경 사양
작동 온도: -40°C ~ 60°C, 보호 수준: IP54, 최대 고도: 4,000미터(3,000미터 이상에서 감량), 대기 전력 소비: <50 W.
디스플레이 및 통신
발전기 속도(rpm), 입력 전압(Vdc), 입력 전류(Vac), 출력 전력(kW), 그리드 전압(Vac), 그리드 전류(A), 에너지 생성 통계(오늘, 월, 년) 및 전력 곡선 설정을 표시하는 LCD SMART 터치 스크린 디스플레이. 통신 모드: 이더넷, RS485, WiFi.
냉각 시스템
최적의 열 관리를 위한 지능형 공기 냉각 시스템.
물리적 치수
치수(덤프 부하 제외): 1500mm H × 1500mm W × 1300mm D, 무게: 최대 600kg.
응용 분야
GREEF ENERGY 다기능 컨버터는 다양한 전력 관리 요구 사항에 대한 다재다능하고 적응 가능한 솔루션을 제공합니다. 안정적이고 지능적인 에너지 시스템 제어가 필요한 응용 분야에서 탁월하며, 현대 에너지 인프라에 필수적입니다.
주요 응용 분야에는 풍력 및 수력 터빈 설비용 영구 자석 동기 발전기(PMSG)와의 재생 에너지 시스템 통합이 포함되며, 안정적인 AC 전력 공급을 통해 오프 그리드 또는 하이브리드 전력 프레임워크를 지원합니다.
오프 그리드 및 백업 전원 응용 분야의 경우, 컨버터는 원격 위치, 캐빈, 통신 사이트 및 독립형 설치에서 전력 변환 및 시스템 관리의 중앙 허브 역할을 합니다.
그리드 상호 작용 작동은 그리드에서 배터리 충전을 가능하게 하고, 허용되는 경우 잉여 전기를 그리드로 다시 공급하여 전력 흐름 관리 유연성을 향상시킵니다.
산업 및 상업 환경은 불균형 부하 조건에서 안정적인 전력의 이점을 누리고, WIFI/LAN을 통한 원격 모니터링과 건물 관리 시스템과의 Modbus 프로토콜 통합을 통해 이점을 누립니다.
특수 제어 옵션에는 소규모 수력 발전소용 수문 모터 제어 및 그리드/오프 그리드 전환을 위한 정적 전송 스위치(STS)가 포함됩니다.
이 포괄적인 플랫폼은 주거용 오프 그리드 시스템, 상업용 백업 솔루션 및 소규모 재생 에너지 발전소에서 유연한 배치를 위해 전력 생성, 저장, 소비 관리 및 그리드 통합 기능을 통합합니다.
사용자 정의 및 주문
Greef AC PCS 온 그리드 컨트롤러는 CE 인증을 받아 중국에서 제조됩니다. LCD SMART 터치 스크린 디스플레이, 지능형 공기 냉각 기능을 갖추고 있으며 350-450Vdc 범위 내에서 400Vdc 정격 배터리 전압을 지원합니다.
디스플레이에는 포괄적인 모니터링 데이터가 포함됩니다: 발전기 속도(rpm), 입력 전압(Vdc), 입력 전류(Vac), 출력 전력(kW), 그리드 전압(Vac), 그리드 전류(A) 및 전력 곡선 컨트롤러 기능이 있는 자세한 전력 생성 통계.
포장: 안전한 폼 및 합판 케이스. 최소 주문: 1세트. 가격: 협상 가능. 배송: 약 25일(영업일 기준). 지불 조건: T/T, Western Union, MoneyGram, L/C.
